产品中心PRODUCT SHOW

外形美观、结构简单、计量性能稳定、价格合理

15黑色尼龙干式内调

  • 旋翼式塑料冷水表 型号:LXSG-15E用途:本系列水表用于家庭或者一个居民单元测量流经自来水管道饮用水用量特点:l 多流束l 干式l 防磁,防冻性好l 计数器真空密封,读数可长期保持清晰l 计量精度达到ISO4064 CLASS Bl 采用优质材料,性能稳定可靠材质:
立即咨询
全国热线139-6825-4999

详情介绍

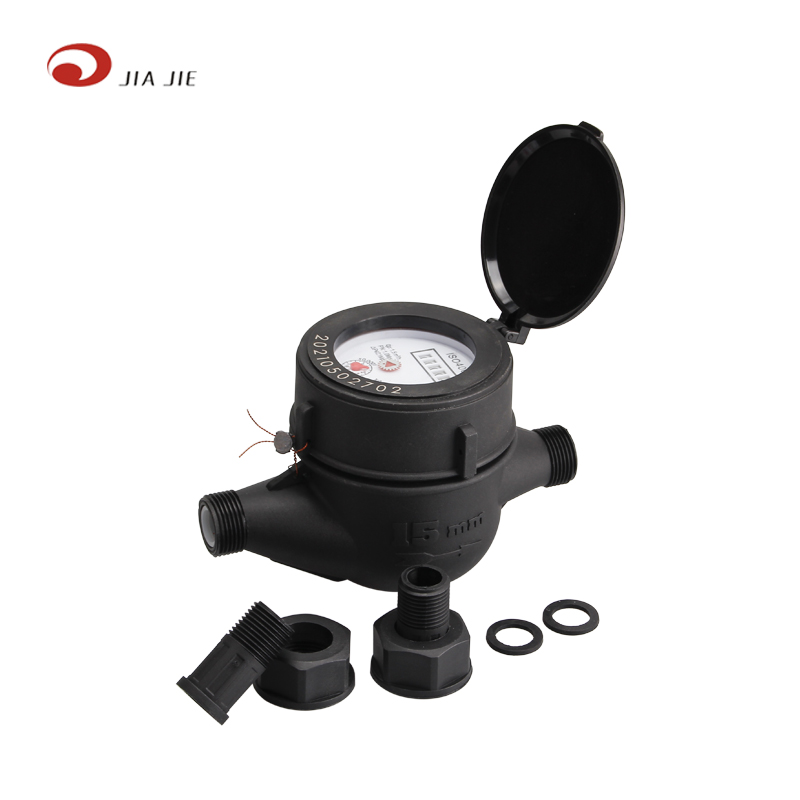

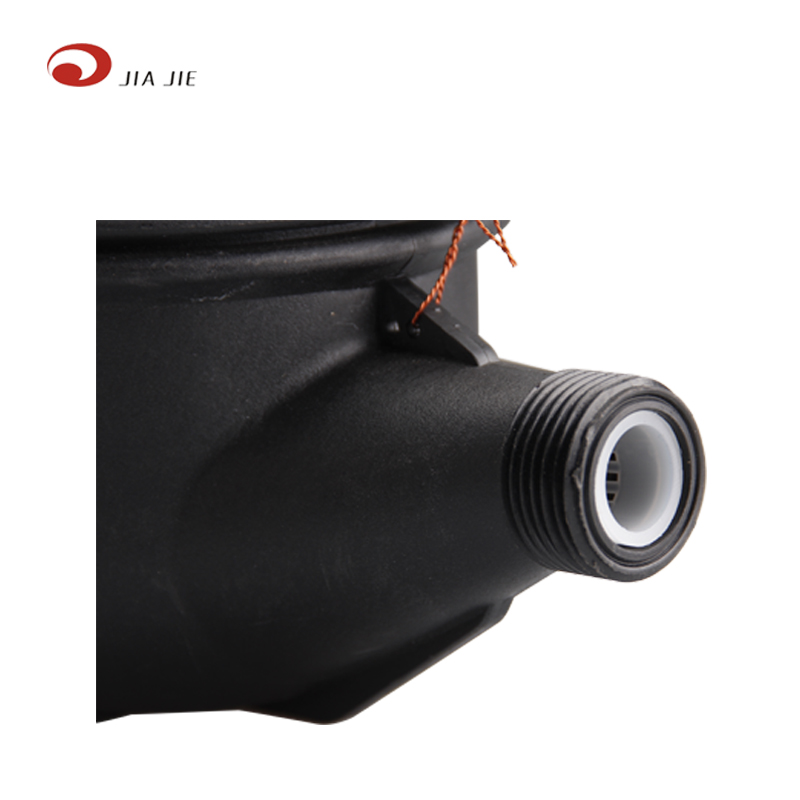

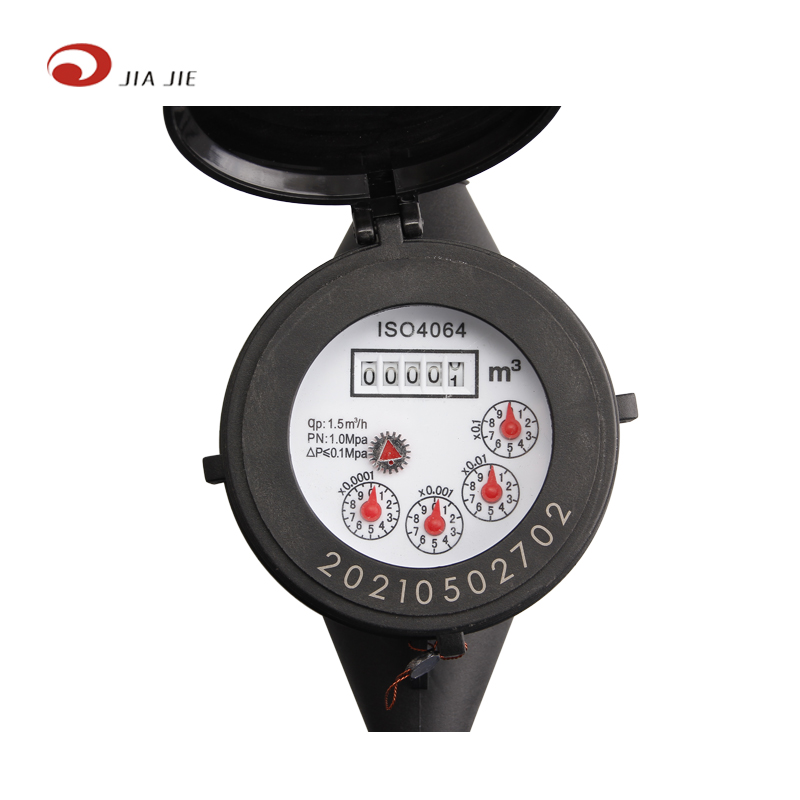

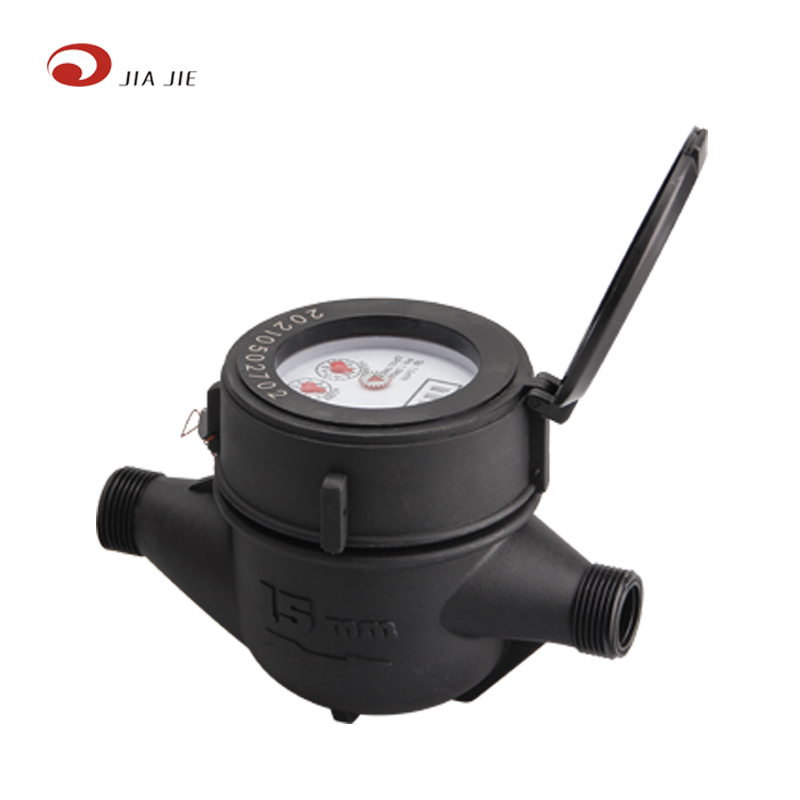

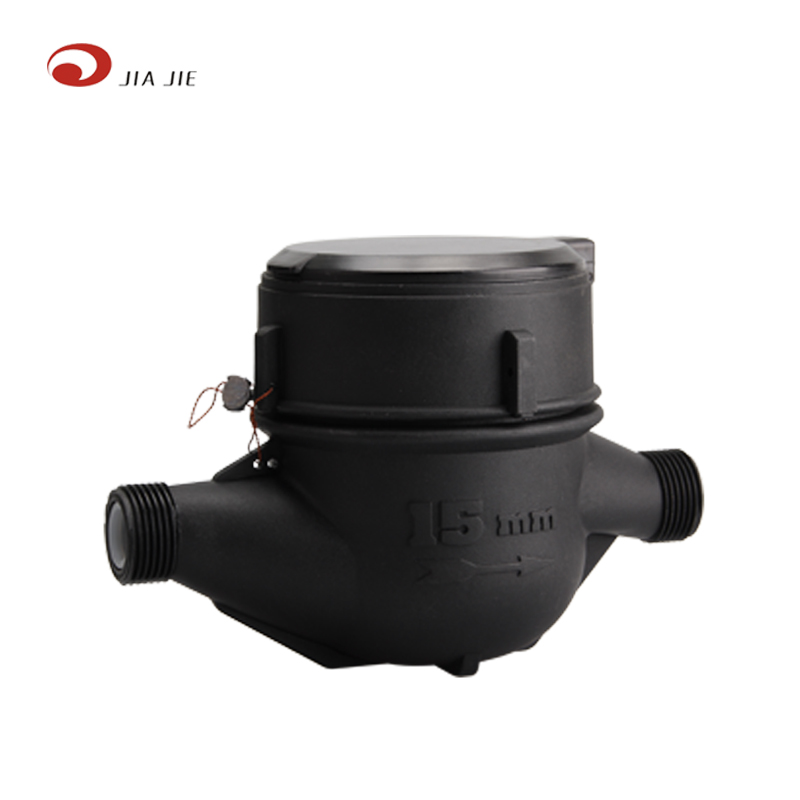

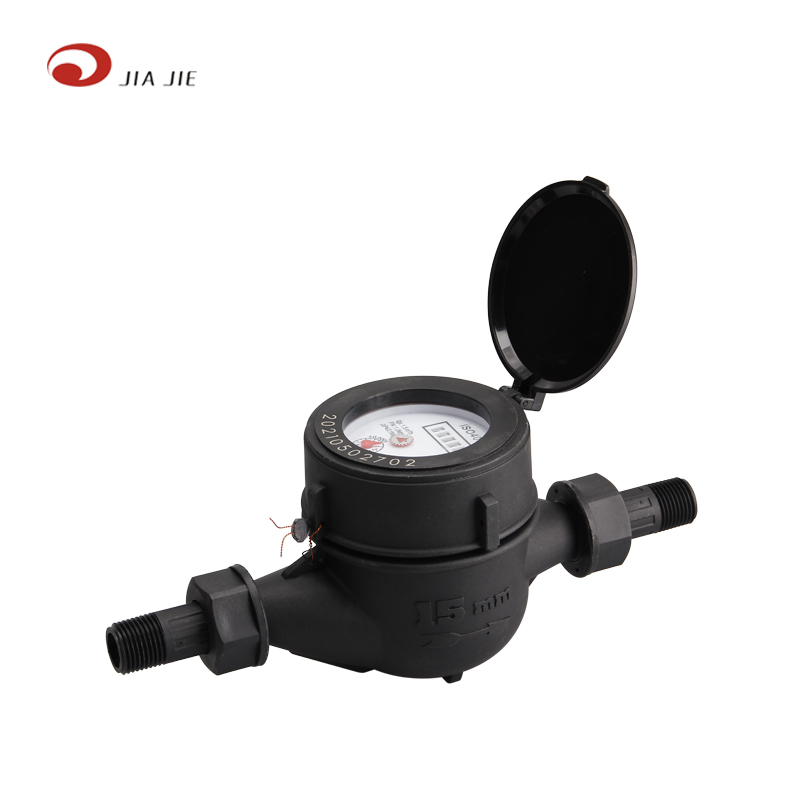

旋翼式塑料冷水表    型号:LXSG-15E



用途:本系列水表用于家庭或者一个居民单元测量流经自来水管道饮用水用量

特点:

l  多流束

l  干式

l  防磁,防冻性好

l  计数器真空密封,读数可长期保持清晰

l  计量精度达到ISO4064 CLASS B

l  采用优质材料,性能稳定可靠



材质:

壳体:尼龙

罩子:尼龙

接帽:尼龙



使用条件:

冷水表水温不高于35

热水表水温高于90

水压不大于1.0Mpa/1.6Mpa



压力曲线图


流量误差图






示值误差限:

a.  从包括最小流量(Qmin)至不包括分界流量(Qt)的低区:±5%

b.  从包括分界流量(Qt)至包括最大流量(Qmax)的高区:±2%

主要技术参数

公称口径(mm)

计量等级

最大流量(m³/h)

公称流量(m³/h)

分界流量(m³/h)

最小流量(m³/h)

最小读数

最大读数

15

B

3.125

2.5

0.05

0.03125

0.0001

99999

20

B

5

4

0.08

0.05

0.0001

99999

25

B

7.875

6.3

0.126

0.07875

0.0001

99999

32

B

12.5

10

0.2

0.125

0.0001

99999

40

B

20

16

0.32

0.2

0.001

99999

50

B

31.25

25

3.15

0.5

0.001

99999

外形尺寸及重量

公称口径

DN

15

20

25

32

40

50

长度

L1(mm)

165

195

225

230

245

300

宽度

B(mm)

98

98

103

103

125

135

高度

H(mm)

114

114

114

114

144

155

连接螺纹

d

R1/2

R3/4

R1

R1-1/4

R1-1/2

R2

D

G3/4

G1

G1-1/4

G1-1/2

G2

G2-1/2

重量

kg

0.6

0.7

1.0

1.5

2

2.5



产品结构图:




安装示意图:
